Microscopio para Fibra Óptica Profesional
microscopio para fibra óptica Softing diseñado para inspeccionar y evaluar las caras finales de conectores. Realiza análisis automático PASS/FAIL según IEC 61300-3-35 y permite documentar los resultados en plataformas de prueba compatibles.
- Descripción
- Marca
- VENTAJAS
- ESPECIFICACIONES
Descripción

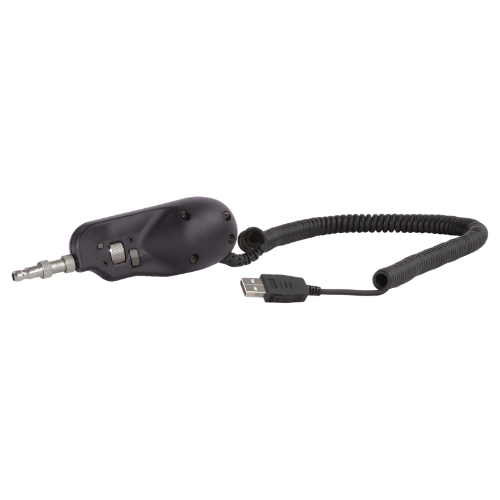

El microscopio para fibra óptica Softing
Es una herramienta digital diseñada para inspeccionar las caras finales de los conectores de fibra óptica antes de realizar pruebas, conexiones o trabajos de mantenimiento.
microscopio para fibra óptica para la inspección de la superficie del conector.
- Evaluación automática según la norma IEC 61300-3-35
- Inspección de la cara final con solo pulsar un botón.
- Conexión USB para integración directa con equipos de prueba.
- Compatible con WireXpert, FiberXpert, NetXpert XG y LinkXpert M3.
- Adaptadores para conectores de fibra óptica comunes incluidosv
La contaminación, partículas de polvo o daños en las superficies de los conectores pueden afectar el rendimiento de una red de fibra óptica y, en determinadas condiciones, incluso provocar daños permanentes en la zona de contacto. Por esta razón, la inspección de los conectores es una etapa fundamental dentro de los procesos profesionales de instalación, certificación y mantenimiento de redes ópticas.
El equipo permite visualizar las superficies de los conectores y realizar una evaluación automática PASS/FAIL conforme a IEC 61300-3-35, reduciendo la subjetividad asociada a una inspección visual convencional.
microscopio para fibra óptica para un rendimiento fiable de la red.
Los conectores limpios son fundamentales para el rendimiento, la certificación y la fiabilidad a largo plazo de las redes de fibra óptica.
Al inspeccionar los enlaces de fibra óptica, se deben revisar las caras de los extremos de los conectores antes de cada conexión para evitar:
- Pérdida de señal
- Contaminación
- Daños permanentes en las interfaces de fibra
Con el microscopio para fibra óptica Softing, las caras de los extremos de los conectores se pueden inspeccionar rápidamente y evaluar automáticamente según las normas IEC 61300-3-35.

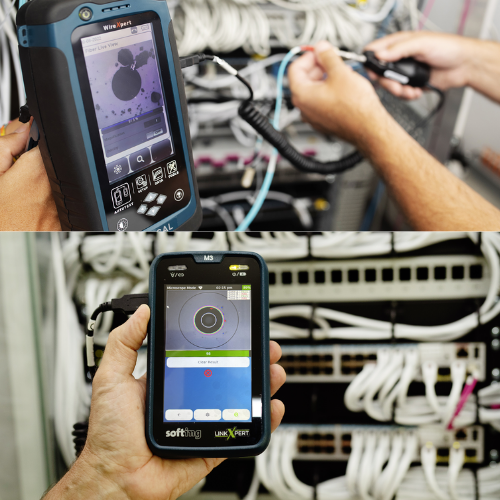

Gracias a la interfaz USB, el microscopio se integra a la perfección con:
- WireXpert
- FiberXpert
- NetXpert XG
- LinkXpert M3
Los resultados de la inspección pueden adjuntarse directamente a los informes de prueba y a la documentación de certificación, lo que facilita los flujos de trabajo profesionales y el cumplimiento de los requisitos normativos.
Importancia de inspeccionar los conectores de fibra óptica
La inspección de los conectores es una etapa fundamental antes de conectar, certificar o poner en funcionamiento un enlace de fibra óptica. La presencia de polvo, suciedad, residuos o daños en la cara final del conector puede provocar pérdidas ópticas y afectar el rendimiento de la red.
El microscopio para fibra óptica Softing permite visualizar con detalle la cara final de los conectores y detectar contaminación o posibles defectos que no pueden identificarse fácilmente a simple vista. Su análisis automático PASS/FAIL facilita una evaluación objetiva y ayuda al técnico a determinar si el conector está en condiciones adecuadas para continuar con el proceso de instalación o certificación.
Para obtener mejores resultados, se recomienda seguir un procedimiento de inspección antes de realizar cualquier conexión. Primero se debe inspeccionar el conector, identificar posibles partículas o daños, realizar la limpieza correspondiente y volver a inspeccionarlo. Solo después de comprobar su estado se recomienda realizar la conexión o continuar con las pruebas del enlace.
Esta metodología es especialmente importante en instalaciones FTTH, telecomunicaciones, centros de datos, redes empresariales y proyectos de infraestructura de fibra óptica, donde una contaminación aparentemente pequeña puede generar problemas durante las pruebas o afectar la calidad de la transmisión.
El microscopio también puede utilizarse como complemento de otras herramientas de diagnóstico y certificación de fibra óptica, permitiendo al técnico contar con una visión más completa del estado físico y óptico de la infraestructura.
Marca
SOFTING
Áreas de aplicación microscopio para fibra óptica
Instalación y aceptación de redes de fibra óptica
Mantenimiento y resolución de problemas en entornos empresariales y de telecomunicaciones.
Formación y capacitación en tecnología de fibras
Centros de datos, cableado estructurado e implementaciones FTTx
Control de calidad para instalaciones de fibra óptica
Sus beneficios
Evita fallos de red causados por conectores contaminados.
Puesta en marcha más rápida con inspección in situ
Documentación integrada para informes de certificación
Compatible con el cumplimiento de los estándares de instalación de fibra óptica.
Fácil manejo para técnicos de todos los niveles de experiencia.
¿Dónde utilizar el Microscopio para Fibra Óptica?
Instalación de redes de fibra óptica: Permite comprobar los conectores antes de poner en servicio nuevos enlaces.
Certificación de redes: La inspección puede complementar los procesos de certificación y documentación de enlaces ópticos.
Centros de datos: Es especialmente útil para revisar conectores en infraestructuras donde existen grandes cantidades de enlaces ópticos.
Telecomunicaciones: Permite realizar inspecciones durante mantenimiento y solución de problemas en redes de comunicaciones.
Cableado estructurado: Facilita el control de calidad de conectores instalados en sistemas de cableado.
FTTx: Puede utilizarse en procesos de instalación, mantenimiento y diagnóstico de redes de acceso mediante fibra óptica.
¿Por qué inspeccionar los conectores de fibra óptica?
La inspección de los conectores es una etapa fundamental antes de conectar, certificar o poner en funcionamiento un enlace de fibra óptica. La presencia de polvo, suciedad, residuos o daños en la cara final del conector puede generar pérdidas de inserción, reflexiones y problemas de rendimiento en la red.
El microscopio para fibra óptica Softing permite realizar una inspección detallada de los conectores y obtener una evaluación objetiva de su estado. Su análisis automático PASS/FAIL facilita la identificación de conectores que cumplen con los criterios establecidos y aquellos que requieren limpieza o revisión.
Esta herramienta es especialmente útil para técnicos de telecomunicaciones, instaladores de redes FTTH, empresas de mantenimiento, centros de datos y profesionales encargados de la certificación de infraestructura de fibra óptica.

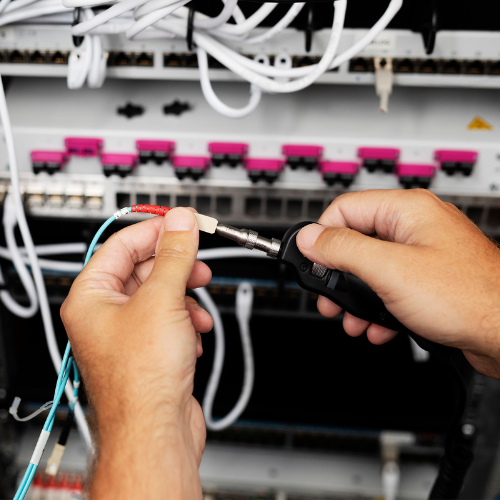

Proceso recomendado de inspección
Para obtener resultados confiables, se recomienda seguir una metodología sencilla:
Inspeccionar la cara final del conector.
Identificar contaminación, partículas o daños.
Limpiar el conector cuando sea necesario.
Volver a inspeccionar para verificar el resultado.
Conectar o certificar únicamente cuando el conector cumpla los criterios de aceptación.
Este procedimiento ayuda a reducir problemas asociados con conectores contaminados y evita realizar pruebas sobre una infraestructura que presenta condiciones físicas inadecuadas.
El microscopio para fibra óptica Softing puede complementarse con un [medidor de potencia óptica Softing CableMaster FO] para realizar pruebas adicionales sobre el enlace.
Características especiales de microscopio para fibra óptica
Compatible con las plataformas de prueba de Softing (WireXpert, FiberXpert, NetXpert, LinkXpert).
Análisis automático de la cara frontal según IEC 61300-3-35

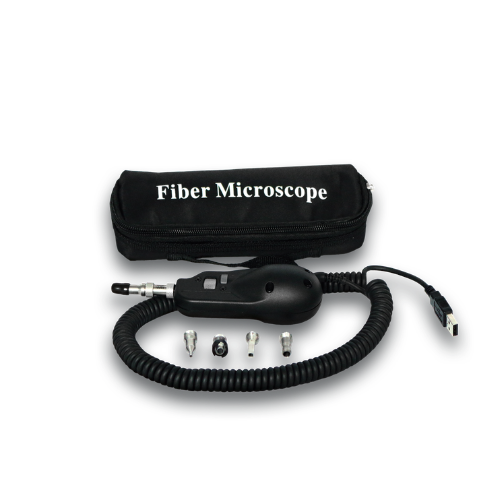

Incluye un juego de adaptadores para conectores SC, LC y FC.
Visualización en tiempo real en el dispositivo de prueba o en el PC.
Funcionamiento plug-and-play (no requiere instalación de software)
| Peso | 110 g (3,88 oz) |
| Dimensiones (Ancho × Alto × Profundidad) | 140 x 46 x 44 mm (5,5 x 1,8 x 1,7 pulgadas) |
| Campo de visión (FOV) de baja magnificación | Horizontal: 740 μm, vertical: 550 μm |
| Campo de visión (FOC) de alta magnificación | Horizontal: 370 μm, vertical: 275 μm |
| Imagen en directo | 640 x 480 píxeles a 8 fps |
| Conector | USB 2.0 (compatible con versiones anteriores de USB 1.1) |
| Longitud del cable | 183 cm (6 pies) |
| Sensor de la cámara | Sensor CMOS de 1/2,5 pulgadas, 2560 × 1920 píxeles |
| Detección del tamaño de las partículas | < 1 μm |
| fuente de luz | LED azul, vida útil de más de 100.000 horas. |
| Técnica de iluminación | Coaxial |
| Fuente de alimentación | Puerto USB |
| Proceso de dar un título | CE |
| Temperatura de funcionamiento | De 0 a 40 °C (de 32 a 104 °F) |
| Temperatura de almacenamiento | De 20 a 60 °C (-4 a 140 °F) |
