Comprobador de paneles solares FLIR PV48
Comprobador de paneles solares FLIR PV48 diseñado para evaluar el rendimiento y la potencia de los paneles solares. Permite medir rápidamente la potencia máxima, tensión, corriente, tensión de circuito abierto (VOC), corriente de cortocircuito (ISC) y temperatura, además de realizar un análisis gráfico mediante curvas I-V de hasta 800 W por panel.
Su pantalla TFT retroiluminada de alto contraste facilita la lectura incluso bajo luz solar directa, mientras que los cables de prueba MC4 y clips incluidos permiten realizar inspecciones y diagnósticos directamente en campo.
- Descripción
- Marca
- CARACTERÍSTICAS
- ESPECIFICACIONES
Descripción
Comprobador de paneles solares FLIR PV48 y trazador de curvas I-V
El FLIR PV48 es un comprobador de paneles solares diseñado para profesionales que necesitan evaluar el rendimiento eléctrico de módulos fotovoltaicos de forma rápida y práctica.
El equipo permite medir parámetros fundamentales de un panel solar, como potencia máxima (Pmax), tensión, corriente, tensión de circuito abierto (VOC), corriente de cortocircuito (ISC) y temperatura. Además, incorpora un trazador de curvas I-V que proporciona una representación gráfica del comportamiento eléctrico del panel.
Analiza el rendimiento de los paneles solares
Una de las principales funciones del FLIR PV48 es la medición de la potencia máxima del panel. El equipo puede medir una potencia máxima de 0 a 800 W, con una precisión especificada de ±5 %. También permite medir la tensión y corriente correspondientes al punto de máxima potencia. Esto permite disponer de información útil para comprobar el comportamiento eléctrico de un panel durante trabajos de instalación, mantenimiento o diagnóstico.
¿Para qué sirve el Comprobador de paneles solares FLIR PV48?
El comprobador solar FLIR PV48 puede utilizarse para diferentes tareas relacionadas con instalaciones fotovoltaicas:
– Comprobación de paneles solares.
– Instalación de sistemas fotovoltaicos.
– Mantenimiento preventivo.
– Diagnóstico de módulos solares.
– Verificación de VOC e ISC.
– Comprobación de potencia máxima.
– Análisis de curvas I-V.
– Detección de comportamientos eléctricos anómalos.
– Inspecciones de sistemas fotovoltaicos.
– Mantenimiento de instalaciones solares.
FLIR PV48 para técnicos de energía solar, reúne varias mediciones necesarias para la comprobación de módulos fotovoltaicos en un instrumento compacto de aproximadamente 206 g.
Si necesitas un comprobador de paneles solares para instalaciones fotovoltaicas, el FLIR PV48 permite realizar mediciones de potencia, tensión, corriente, VOC, ISC y temperatura, además de analizar curvas I-V de hasta 800 W por panel.
Consulta disponibilidad, precio y condiciones de entrega delComprobador de paneles solares FLIR PV48 con nuestro equipo.
Solcita una cotización o una atención personalizada
Marca
FLIR
Trazador de curvas I-V
El Comprobador de paneles solares FLIR PV48 incorpora una función de trazado de curvas I-V que permite visualizar gráficamente la relación entre corriente y tensión de un panel solar. El análisis de la curva I-V puede ayudar a identificar comportamientos anómalos y facilitar las tareas de diagnóstico y solución de problemas en sistemas fotovoltaicos.
FLIR especifica una capacidad de análisis de curvas I-V de hasta 800 W por panel.
Medición de VOC e ISC
El comprobador permite medir dos parámetros fundamentales para la evaluación de módulos fotovoltaicos:
VOC – Tensión de circuito abierto:
Rango de 0 a 60 V, con precisión especificada de ±1 %.
ISC – Corriente de cortocircuito:
Rango de 0 a 30 A, con precisión especificada de ±1 %.
Estas mediciones pueden utilizarse como parte de las comprobaciones eléctricas de los paneles solares.
Medición de temperatura
El Comprobador de paneles solares FLIR PV48 también incorpora medición de temperatura del dispositivo, con un rango especificado de 0 °C a 60 °C y precisión de ±3 %. La temperatura es un parámetro relevante durante las pruebas de sistemas fotovoltaicos, ya que las condiciones de operación pueden influir en el comportamiento eléctrico del panel.

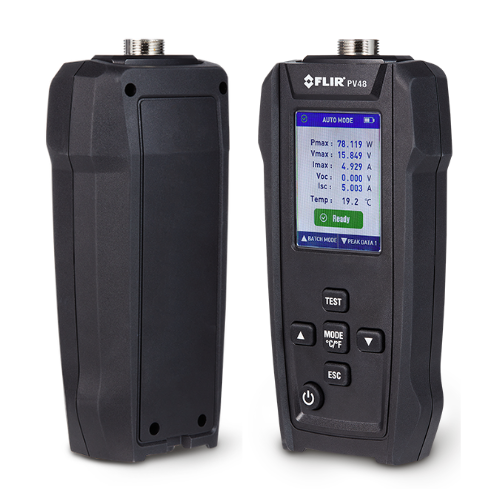

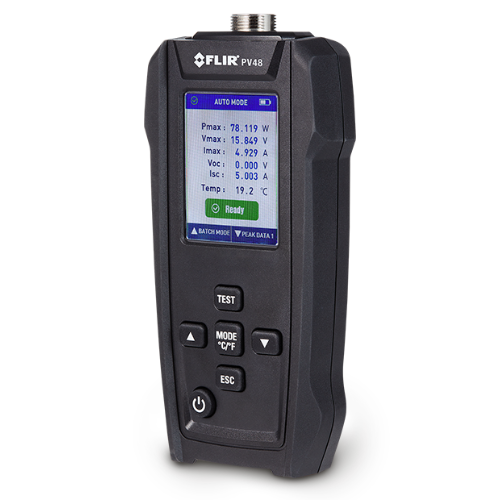

Pantalla visible bajo luz solar
El FLIR PV48 incorpora una pantalla TFT con retroiluminación LED blanca, diseñada para facilitar la lectura de los resultados tanto bajo el sol como en condiciones de sombra. Esta característica resulta especialmente práctica para técnicos que realizan mediciones directamente sobre instalaciones fotovoltaicas.

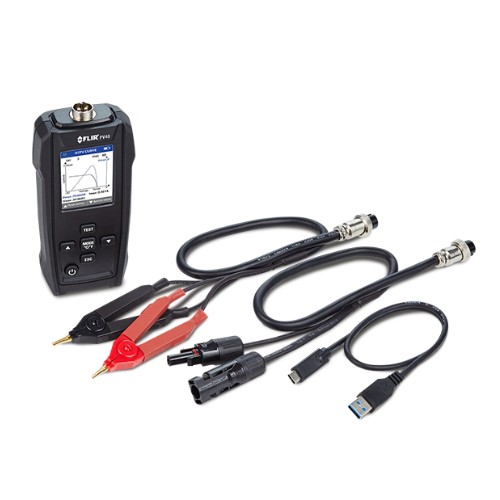

Conectores MC4 incluidos
El comprobador incluye un juego de cables de prueba MC4, además de un juego de pinzas tipo caimán y cable USB. Los conectores MC4 permiten realizar las pruebas directamente sobre conexiones habituales de sistemas fotovoltaicos.
Batería recargable
El FLIR PV48 utiliza una batería integrada de iones de litio de 3,7 V / 1000 mAh. Según las especificaciones del fabricante, ofrece aproximadamente 5 horas de autonomía.
Características principales del FLIR PV48
– Comprobador de paneles solares.
– Trazador de curvas I-V.
– Medición de potencia máxima Pmax.
– Análisis de paneles de hasta 800 W.
– Medición de VOC de 0 a 60 V.
– Medición de ISC de 0 a 30 A.
– Medición de Imax de 0 a 30 A.
– Medición de Vmax de 0 a 60 V.
– Medición de temperatura de 0 a 60 °C.
– Pantalla TFT retroiluminada.
– Lectura diseñada para condiciones de luz solar.
– Batería recargable de ion-litio.
– Autonomía aproximada de 5 horas.
– Cables de prueba MC4 incluidos.
– Pinzas caimán incluidas.
– Cable USB incluido.
– Certificaciones CE, RCM y FCC.
– Seguridad IEC 61010-1.
ESPECIFICACIONES Comprobador de paneles solares FLIR PV48
| Destacado | |
|---|---|
| Categoría de seguridad | IEC 61010-1 |
| Medición y análisis | |
|---|---|
| Corriente en el punto MMPT (Imax) | Rango de 0 A a 30 A / Precisión ±5% |
| Protección contra sobrecalentamiento del dispositivo | Rango de 0 °C a 60 °C / Precisión ±3 % |
| Valor de potencia máxima (Pmax) | Rango de 0 W a 800 W / Precisión ±5% |
| Tasa de medición | 3 muestras por segundo |
| Voltaje de circuito abierto (VOC) | Rango de 0 V a 60 V / Precisión ±1% |
| Corriente de cortocircuito (CSC) | Rango de 0 A a 30 A / Precisión ±1% |
| Voltaje en el punto MMPT (Vmax) | Rango de 0 V a 60 V / Precisión ±5% |
| Medio ambiente y certificaciones | |
|---|---|
| Certificaciones | CE, RCM, FCC |
| EMC | EN61326-1 |
| Temperatura ambiente de funcionamiento y humedad relativa (HR) | De -10 °C a 50 °C (de 14 °F a 122 °F), <80 % de humedad relativa. |
| Categoría de seguridad | IEC 61010-1 |
| Temperatura de almacenamiento y humedad relativa [HR] | De -20 °C a 60 °C (de -4 °F a 140 °F), de 0 a 80 % de humedad relativa (sin baterías) |
| Garantía | Garantía limitada de 3 años https://www.flir.com/testwarranty |
DESCRAGR FICHA Comprobador de paneles solares FLIR PV48
