Osciloscopio Señal Mixta 5 MSO SERIE B

Todas las especificaciones están garantizadas y se aplican a todos los modelos a menos que se indique lo contrario.

Descripción general del modelo

Sistema vertical – canales analógicos

Selecciones de ancho de banda

50 Ω: 20 MHz, 250 MHz y el valor de ancho de banda completo de su modelo

1 MΩ: 20 MHz, 250 MHz, 500 MHz

Acoplamiento de entrada

CC, CA

Impedancia de entrada

50 Ω ± 1%1 MΩ ± 1 % con 13,0 pF ± 1,5 pF (modelos < 2 GHz)

1 MΩ ± 1 % con 14,5 pF ± 1,5 pF (modelos de 2 GHz)

Rango de sensibilidad de entrada

1 MΩ

500 µV/div a 10 V/div en una secuencia 1-2-5

50 Ω

500 µV/div a 1 V/div en una secuencia 1-2-5

Nota: 500 μV/div es un zoom digital 2X de 1 mV/div

Voltaje máximo de entrada

50 Ω: 5 V _RMS , con picos ≤ ±20 V (DF ≤ 6,25 %)

1 MΩ: 300 V _RMS , CAT II

Para 1 MΩ, reduzca la potencia a 20 dB/década de 4,5 MHz a 45 MHz;

Reducción de 14 dB/década de 45 MHz a 450 MHz; > 450 MHz, 5,5 V _RMS

Bits efectivos (ENOB), típico

Modelos de < 2 GHz, modo de alta resolución, 50 Ω, entrada de 10 MHz con 90 % de pantalla completa

Banda ancha	ENOB
1 GHz	7.6
500 MHz	7.9
350 MHz	8.2
250 MHz	8.1
20 MHz	8.9

Modelos de 2 GHz, modo de alta resolución, 50 Ω, entrada de 10 MHz con 90 % de pantalla completa

Banda ancha	ENOB
1 GHz	7.0
250 MHz	7.8
20 MHz	8.7

Ruido aleatorio, RMS, típico

Modelos de 2 GHz, modo de alta resolución (RMS)

Modelos de 2 GHz		50 Ω			1 MΩ
V/div		1 GHz	250 MHz	20 MHz	500 MHz	250 MHz	20 MHz
≤1 mV/div 3		66,8 μV	66,8 μV	27,2 μV	208 μV	117 μV	64,6 μV
2 mV/div 4		96,9 μV	77,5 μV	28,5 μV	224 μV	117 μV	66,7 μV
5 mV/div 5		202 μV	108 μV	37,4 μV	238 μV	133 μV	68,7 μV
10 mV/div		275 μV	147 μV	56,1 μV	277 μV	173 μV	83,6 μV
20 mV/div		469 μV	251 μV	106 μV	416 μV	278 μV	125 μV
50 mV/div		1,10 mV	589 μV	253 μV	916 μV	620 μV	271 μV
100 mV/div		2,75 mV	1,47 mV	602 μV	1,90 mV	1,36 mV	603 μV
1 V/div		18,4 mV	10,8mV	4,68 mV	20,3mV	14,6 mV	6,54 mV



Modelos de 1 GHz, 500 MHz, 350 MHz, modo de alta resolución (RMS)

Modelos < 2 GHz		50 Ω					1 MΩ
V/div		1 GHz	500 MHz	350 MHz	250 MHz	20 MHz	500 MHz	350 MHz	250 MHz	20 MHz
≤1 mV/división 6		254 μV	198 μV	141 μV	118 μV	70,0 μV	189 μV	143 μV	118 μV	64,8 μV
2 mV/div		255 μV	198 μV	143 μV	121 μV	70,4 μV	194 μV	145 μV	121 μV	66,0 μV
5 mV/div		262 μV	202 μV	150 μV	133 μV	72,8 μV	196 μV	152 μV	130 μV	69,6 μV
10 mV/div		283 μV	218 μV	169 μV	158 μV	79,8 μV	212 μV	167 μV	154 μV	78,2 μV
20 mV/div		357 μV	273 μV	222 μV	223 μV	102 μV	269 ​​μV	214 μV	223 μV	104 μV
50 mV/div		677 μV	516 μV	436 μV	460 μV	196 μV	490 μV	410 μV	480 μV	207 μV
100 mV/div		1,61 mV	1,23 mV	1,02 mV	1,04 mV	464 μV	1,16 mV	964 μV	1,05 mV	475 μV
1 V/div		13,0 mV	9,88 mV	8,41 mV	8,94 mV	3,77 mV	13,6 mV	10,6 mV	11,1 mV	5,47 mV

Rango de posición

±5 divisiones

Rangos de compensación, máximo

La señal de entrada no puede exceder el voltaje de entrada máximo para la ruta de entrada de 50 Ω.

Configuración de voltios/div	Rango máximo de compensación, entrada de 50 Ω
500 µV/div – 99 mV/div	±1 V
100 mV/div – 1 V/div	±10 V

Modelos de 2 GHz

Configuración de voltios/div	Rango máximo de compensación, entrada de 50 Ω
500 µV/div – 50 mV/div	±1 V
51 mV/div – 99 mV/div	± (-10 * (Configuración de voltios/div) + 1,5 V)
100 mV/div – 500 mV/div	±10 V
501 mV/div – 1 V/div	± (-10 * (Configuración de voltios/div) + 15 V)

Configuración de voltios/div	Rango máximo de compensación, entrada de 1 MΩ
500 µV/div – 63 mV/div	±1 V
64 mV/div – 999 mV/div	±10 V
1 V/div – 10 V/div	±100 V

Modelos de ≤ 1 GHz

Configuración de voltios/div	Rango máximo de compensación
	Entrada de 50 Ω	Entrada de 1 MΩ
500 µV/div – 63 mV/div	±1 V	±1 V
64 mV/div – 999 mV/div	±10 V	±10 V
1 V/div – 10 V/div	±10 V	±100 V

Precisión de compensación

±(0.005 X | compensación – posición | + balance DC)

Crosstalk (aislamiento de canal), típico

≥ 200:1 hasta el ancho de banda nominal para cualquiera de los dos canales que tengan la misma configuración de voltios/div

Equilibrio CC

0,1 div con impedancia de entrada de osciloscopio DC-50 Ω (terminación BNC de 50 Ω)

0,2 div a 1 mV/div con impedancia de entrada de osciloscopio DC-50 Ω (terminación BNC de 50 Ω)

0,4 div a 500 μV/div con impedancia de entrada de osciloscopio DC-50 Ω (terminación BNC de 50 Ω)

0,2 div con impedancia de entrada de osciloscopio DC-1 MΩ (terminación BNC de 50 Ω)

0,4 div a 500 µV/div con impedancia de entrada de osciloscopio DC-1 MΩ (terminación BNC de 50 Ω)

Sistema vertical – canales digitales

Número de canales

8 entradas digitales (D7-D0) por TLP058 instalado (intercambiado por un canal analógico)

Resolución vertical

1 bit

Tasa máxima de cambio de entrada

500 MHz

Ancho de pulso mínimo detectable, típico

300 p.

umbrales

Un umbral por canal digital

Rango de umbral

±40 V

Resolución de umbral

10mV

Precisión de umbral

± [100 mV + 3 % del ajuste del umbral después de la calibración]

Histéresis de entrada, típica

100 mV en la punta de la sonda

Rango dinámico de entrada, típico

30 V _pp para F _en ≤ 200 MHz, 10 V _pp para F _en > 200 MHz

Voltaje de entrada máximo absoluto, típico

±42 V pico

Oscilación de tensión mínima, típica

400 mV pico a pico

Impedancia de entrada, típica

100 kΩ

Carga de sonda, típica

2pF

Sistema horizontal

Rango de base de tiempo

200 ps/div a 1000 s/div

Rango de frecuencia de muestreo

1,5625 S/s a 6,25 GS/s (tiempo real)

12,5 GS/s a 500 GS/s (interpolado)

Rango de longitud de registro

Estándar

1 kpuntos a 62,5 Mpuntos en incrementos de muestra única

Opcional 5-RL-125M

125 Mpuntos

Opcional 5-RL-250M

250 Mpuntos

Opcional 5-RL-500M

500 Mpuntos

Incertidumbre de apertura

≤ 0,450 ps + (1 * 10 ^-11 * Duración de la medición) _RMS , para mediciones con una duración ≤ 100 ms

Precisión de la base de tiempo

±2,5 x 10 ^-6 en cualquier intervalo de tiempo de ≥1 ms

Descripción	Especificación
Tolerancia de fábrica	±5,0 x10 -7En la calibración, temperatura ambiente de 23 °C, durante cualquier intervalo de ≥1 ms
Estabilidad de la temperatura	±5,0 x10 -7Probado a temperaturas de funcionamiento
Envejecimiento de cristales	±1,5 x 10 -6Cambio de tolerancia de frecuencia a 25 °C durante un período de 1 año

Precisión de medición del tiempo delta, nominal





(suponga que la forma del borde resulta de la respuesta del filtro gaussiano)

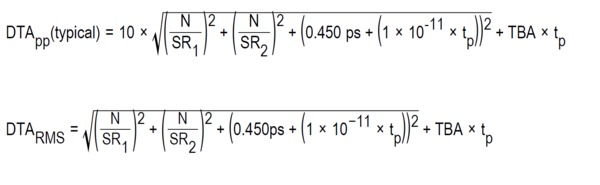

La fórmula para calcular la precisión de la medición del tiempo delta (DTA) para una configuración de instrumento y una señal de entrada dadas supone un contenido de señal insignificante por encima de la frecuencia de Nyquist, donde:

SR ₁ = Tasa de giro ( ^1er flanco) alrededor del ^1er punto en la medición

SR ₂ = Tasa de giro ( ^2do flanco) alrededor del ^2do punto en la medición

N = límite de ruido garantizado referido a la entrada (V _RMS )

TBA = precisión de la base de tiempo o error de frecuencia de referencia

t _p = duración de la medición del tiempo delta (seg)

Duración máxima a la frecuencia de muestreo más alta

10 ms (longitud de registro estándar) u 80 ms (longitud máxima de registro opcional)

Intervalo de tiempo de retardo de base de tiempo

-10 divisiones a 5.000 s

Rango de alineamiento

-125 ns a +125 ns con una resolución de 40 ps

Retraso entre canales analógicos, ancho de banda completo, típico

≤ 100 ps para dos canales cualquiera con impedancia de entrada establecida en 50 Ω, acoplamiento de CC con voltios/div iguales o superiores a 10 mV/div

Retraso entre FlexChannels analógicos y digitales, típico

< 1 ns cuando se usa un TLP058 y una sonda pasiva que coincide con el ancho de banda del osciloscopio, sin aplicar límites de ancho de banda

Retraso entre dos FlexChannels digitales cualesquiera, típico

320 ps

Retraso entre dos bits cualesquiera de un FlexChannel digital, típico

200 p.

Sistema de disparo

Modos de disparo

Automático, Normal y Único

Acoplamiento de gatillo

CC, Rechazo HF (atenúa > 50 kHz), Rechazo LF (atenúa < 50 kHz), Rechazo de ruido (reduce la sensibilidad)

Rango de retardo de activación

0 ns a 10 segundos

Sensibilidad de disparo de tipo flanco, CC acoplada, típica

Sendero	Rango	Especificación
Ruta de 1 MΩ (todos los modelos)	0,5 mV/div a 0,99 mV/div	5 mV de CC al ancho de banda del instrumento
	≥ 1 mV/div	El mayor de 5 mV o 0,7 div de CC a menor de 500 MHz o BW del instrumento, y 6 mV o 0,8 div de > 500 MHz al ancho de banda del instrumento
Ruta de 50 Ω, modelos de 1 GHz, 500 MHz, 350 MHz		El mayor de 5,6 mV o 0,7 div de CC al menor de 500 MHz o ancho de banda del instrumento, y 7 mV o 0,8 div de > 500 MHz al ancho de banda del instrumento
Ruta de 50 Ω, modelos de 2 GHz	0,5 mV/div a 0,99 mV/div	3.0 div de CC al ancho de banda del instrumento
	1 mV / div a 9,98 mV / div	1,5 divisiones de CC al ancho de banda del instrumento
	≥ 10 mV/div	< 1.0 división de CC al ancho de banda del instrumento
Línea		Reparado

Jitter de disparo, típico

≤ 5 ps _RMS para modo de muestra y disparador de tipo borde

≤ 7 ps _RMS para disparador de tipo borde y modo FastAcq

≤ 40 ps _RMS para modos de disparo sin borde

Rangos de nivel de activación

Fuente	Rango
cualquier canal	±5 divisiones desde el centro de la pantalla
Línea	Fijo en aproximadamente el 50% del voltaje de línea

Esta especificación se aplica a umbrales lógicos y de pulsos.

Contador de frecuencia de disparo

8 dígitos (gratis con el registro del producto)

Tipos de disparadores

Borde:

Pendiente positiva, negativa o cualquier pendiente en cualquier canal. El acoplamiento incluye CC, CA, rechazo de ruido, rechazo de HF y rechazo de LF

Ancho de pulso:

Disparo por ancho de pulsos positivos o negativos. El evento puede ser calificado por tiempo o por lógica

Se acabó el tiempo:

Activar en un evento que permanece alto, bajo, o ambos, durante un período de tiempo específico. El evento puede ser calificado por lógica

Enano:

Activar en un pulso que cruza un umbral pero no logra cruzar un segundo umbral antes de cruzar el primero nuevamente. El evento puede ser calificado por tiempo o por lógica

Ventana:

Activar en un evento que entra, sale, permanece dentro o permanece fuera de una ventana definida por dos umbrales ajustables por el usuario. El evento puede ser calificado por tiempo o por lógica

Lógica:

Se activa cuando el patrón lógico se vuelve verdadero, se vuelve falso u ocurre coincidiendo con un borde de reloj. Patrón (AND, OR, NAND, NOR) especificado para todos los canales de entrada definidos como alto, bajo o indiferente. El patrón lógico que se hace realidad puede calificarse en el tiempo

Configuración y espera:

Activar en violaciones tanto del tiempo de configuración como del tiempo de espera entre el reloj y los datos presentes en cualquier canal de entrada

Tiempo de subida/bajada:

Activar en frecuencias de borde de pulso que son más rápidas o más lentas que las especificadas. La pendiente puede ser positiva, negativa o ambas. El evento puede ser calificado por lógica

Vídeo (opción 5-VID):

Disparo en todas las líneas, impares, pares o todos los campos de señales de video NTSC, PAL y SECAM

Secuencia:

Disparo en el evento B X tiempo o N eventos después del disparo A con un reinicio en el evento C. En general, los eventos de activación A y B se pueden configurar en cualquier tipo de activación con algunas excepciones: la calificación lógica no es compatible, si el evento A o el evento B se configuran en Configuración y retención, entonces el otro debe configurarse en Edge y Ethernet. y USB de alta velocidad (480 Mbps) no son compatibles

Disparador visual

Califica los disparadores estándar escaneando todas las adquisiciones de formas de onda y comparándolas con áreas en pantalla (formas geométricas). Se puede definir un número ilimitado de áreas con Dentro, Fuera o No importa como calificador para cada área. Se puede definir una expresión booleana utilizando cualquier combinación de áreas de activación visual para calificar aún más los eventos que se almacenan en la memoria de adquisición. Las formas incluyen rectángulo, triángulo, trapezoide, hexágono y definidas por el usuario.

Autobús paralelo:

Activar en un valor de datos de bus paralelo. El bus paralelo puede tener un tamaño de 1 a 64 bits (de los canales digital y analógico). Admite raíces binarias y hexadecimales

Autobús I ² C (opción 5-SREMBD):

Disparo en inicio, inicio repetido, parada, ACK faltante, dirección (7 o 10 bits), datos o dirección y datos en buses I ² C hasta 10 Mb/s

Autobús I ³ C (opción 5-SRI3C)

Disparo al inicio, inicio repetido, parada, dirección, datos, I ³ C SDR directo, I ³ C SDR Broadcast, ACK faltante, error de bit T, error de dirección de transmisión, Hot-Join, reinicio HDR, salida HDR en I ³ C autobuses hasta 10 Mb/s

Bus SPI (opción 5-SREMBD):

Activación en selección de esclavo, tiempo de inactividad o datos (1-16 palabras) en buses SPI de hasta 20 Mb/s

Bus RS-232/422/485/UART (opción 5-SRCOMP):

Disparo en bit de inicio, fin de paquete, datos y error de paridad hasta 15 Mb/s

Bus CAN (opción 5-SRAUTO):

Disparar al inicio de la trama, tipo de trama (datos, remoto, error o sobrecarga), identificador, datos, identificador y datos, fin de trama, reconocimiento faltante y error de relleno de bits en buses CAN de hasta 1 Mb/s

Bus CAN FD (opción 5-SRAUTO):

Activación al inicio de la trama, tipo de trama (datos, remoto, error o sobrecarga), identificador (estándar o ampliado), datos (1 a 8 bytes), identificador y datos, fin de la trama, error (reconocimiento faltante, relleno de bits) Error, Error de formulario FD, Cualquier error) en buses CAN FD de hasta 16 Mb/s

Autobús LIN (opción 5-SRAUTO):

Activación en sincronización, identificador, datos, identificador y datos, trama de activación, trama de suspensión y error en buses LIN de hasta 1 Mb/s

Autobús FlexRay (opción 5-SRAUTO):

Activación al inicio de la trama, bits indicadores (normal, carga útil, nulo, sincronización, inicio), ID de trama, recuento de ciclos, campos de encabezado (bits indicadores, identificador, longitud de carga útil, CRC de encabezado y recuento de ciclos), identificador, datos, identificador y datos, fin de trama y errores en buses FlexRay de hasta 10 Mb/s

Autobús ENVIADO (opción 5-SRAUTOSEN)

Disparo al inicio del paquete, estado y datos del canal rápido, identificación y datos del mensaje del canal lento y errores CRC

Bus SPMI (opción 5-SRPM):

Disparo en condición de inicio de secuencia, reinicio, reposo, apagado, reactivación, autenticación, lectura maestra, escritura maestra, lectura de registro, escritura de registro, lectura de registro extendida, escritura de registro extendida, lectura de registro extendida larga, escritura de registro extendida larga, maestro de bloque de descriptor de dispositivo Lectura, Bloque de descriptor de dispositivo Esclavo Lectura, Registro 0 Escritura, Transferencia de propiedad del bus y Error de paridad

Bus USB 2.0 LS/FS/HS (opción 5-SRUSB2):

Disparo en sincronización, reinicio, suspensión, reanudación, fin de paquete, paquete de token (dirección), paquete de datos, paquete de protocolo de enlace, paquete especial, error en buses USB de hasta 480 Mb/s

Bus Ethernet (opción 5-SRENET):

Disparo al inicio de trama, direcciones MAC, etiqueta Q MAC, longitud/tipo MAC, datos MAC, encabezado IP, encabezado TCP, datos TCP/IPV4, fin de paquete y error FCS (CRC) en 10BASE-T y 100BASE- Autobuses TX

Bus de audio (I ² S, LJ, RJ, TDM) (opción 5-SRAUDIO):

Activar en Word Select, Frame Sync o Data. La velocidad máxima de datos para I ² S/LJ/RJ es de 12,5 Mb/s. La velocidad de datos máxima para TDM es de 25 Mb/s

Autobús MIL-STD-1553 (opción 5-SRAERO):

Activar en sincronización, comando (transmitir/recibir bit, paridad, subdirección/modo, conteo de palabras/modo, dirección RT), estado (paridad, error de mensaje, instrumentación, solicitud de servicio, comando de transmisión recibido, ocupado, indicador de subsistema, bus dinámico Aceptación de control, indicador de terminal), datos, tiempo (RT/IMG) y error (error de paridad, error de sincronización, error de Manchester, datos no contiguos) en autobuses MIL-STD-1553

Autobús ARINC 429 (opción 5-SRAERO):

Disparo en inicio de palabra, etiqueta, datos, etiqueta y datos, fin de palabra y error (cualquier error, error de paridad, error de palabra, error de brecha) en buses ARINC 429 de hasta 1 Mb/s

Magnitud RF vs. Tiempo y Frecuencia RF vs. Tiempo (opción 5-SV-RFVT):

Activación en el borde, ancho de pulso y eventos de tiempo de espera

Sistema de adquisición

Muestra

Adquiere valores muestreados

Detección de picos

Captura fallas tan estrechas como 640 ps en todas las velocidades de barrido

promedio

De 2 a 10.240 formas de onda

Velocidad promedio máxima = 180 formas de onda/s

Promedio rápido de hardware

Un modo de adquisición para adquirir una gran cantidad de promedios en un corto período de tiempo. El promedio de hardware rápido optimiza la ruta de adquisición, reduce el error de truncamiento de almacenamiento y suaviza las imperfecciones de no linealidad a escala fina a través de una técnica de difuminado de compensación opcional. Esta función está disponible a través de los comandos de la interfaz programática.

De 2 a 1.000.000 de formas de onda

Velocidad promedio máxima = 32,000 formas de onda/s

Sobre

Sobre mínimo-máximo que refleja los datos de Peak Detect en múltiples adquisiciones

Alta resolución

Aplica un filtro de respuesta de impulso finito (FIR) único para cada frecuencia de muestreo que mantiene el ancho de banda máximo posible para esa frecuencia de muestreo mientras evita el aliasing y elimina el ruido de los amplificadores del osciloscopio y ADC por encima del ancho de banda utilizable para la frecuencia de muestreo seleccionada.

El modo de alta resolución siempre proporciona al menos 12 bits de resolución vertical y se extiende hasta 16 bits de resolución vertical a velocidades de muestreo de ≤ 125 MS/s.

FastAcq®

FastAcq optimiza el instrumento para el análisis de señales dinámicas y la captura de eventos poco frecuentes mediante la captura de >500 000 wfms/s (un canal activo; >100 000 wfms/s con todos los canales activos).

modo de rollo

Desplaza puntos de forma de onda secuenciales a través de la pantalla con un movimiento giratorio de derecha a izquierda, a velocidades de base de tiempo de 40 ms/div y más lentas, cuando está en modo de disparo automático.

modo historial

Hace uso de la longitud máxima de registro, lo que le permite capturar muchas adquisiciones desencadenadas, detenerse cuando ve algo de interés y revisar rápidamente todas las adquisiciones desencadenadas almacenadas.El número de adquisiciones disponibles almacenadas en el historial es (Longitud máxima de registro) / (Configuración de longitud de registro actual).

FastFrame™

Memoria de adquisición dividida en segmentos.

Tasa de activación máxima > 5 000 000 de formas de onda por segundo

Tamaño mínimo de cuadro = 50 puntos

Número máximo de fotogramas: para tamaño de fotograma ≥ 1000 puntos, número máximo de fotogramas = longitud de registro/tamaño de fotograma.

Para marcos de 50 puntos, número máximo de marcos = 1,000,000

Mediciones de forma de onda

Tipos de cursores

Forma de onda, barras V, barras H, barras V&H y polar (solo gráficos XY/XYZ)

Precisión de medición de voltaje de CC, modo de adquisición promedio

Tipo de medida	Precisión de CC (en voltios)
Promedio de ≥ 16 formas de onda	±((Precisión de ganancia de CC) * |lectura – (compensación – posición)| + Precisión de compensación + 0,1 * Configuración de V/div)
Delta voltios entre dos promedios de ≥ 16 formas de onda adquiridas con la misma configuración de osciloscopio y condiciones ambientales	±(Precisión de ganancia de CC * |lectura| + 0,05 div)

Mediciones automáticas

36, de los cuales se puede mostrar un número ilimitado como distintivos de medición individuales o colectivamente en una tabla de resultados de medición

Medidas de amplitud

Amplitud, máximo, mínimo, pico a pico, sobreimpulso positivo, sobreimpulso negativo, media, RMS, CA RMS, superior, base y área

Mediciones de tiempo

Período, Frecuencia, Intervalo de unidad, Tasa de datos, Ancho de pulso positivo, Ancho de pulso negativo, Sesgo, Retardo, Tiempo de subida, Tiempo de caída, Fase, Velocidad de giro ascendente, Velocidad de giro descendente, Ancho de ráfaga, Ciclo de trabajo positivo, Ciclo de trabajo negativo, Tiempo Nivel exterior, tiempo de configuración, tiempo de espera, duración de N períodos, tiempo alto, tiempo bajo, tiempo hasta el mínimo y tiempo hasta el máximo

Medidas de fluctuación (estándar)

TIE y ruido de fase

Estadísticas de medición

Media, Desviación Estándar, Máximo, Mínimo y Población. Las estadísticas están disponibles tanto en la adquisición actual como en todas las adquisiciones.

Niveles de referencia

Los niveles de referencia definibles por el usuario para mediciones automáticas se pueden especificar en porcentaje o unidades. Los niveles de referencia se pueden configurar como globales para todas las mediciones, por canal de origen o señal, o únicos para cada medición

puerta

Pantalla, Cursores, Lógica, Búsqueda o Tiempo. Especifica la región de una adquisición en la que tomar medidas. La puerta se puede establecer en Global (afecta a todas las mediciones configuradas en Global) o Local (todas las mediciones pueden tener una configuración de puerta de tiempo única; solo una puerta local está disponible para las acciones de Pantalla, Cursores, Lógica y Búsqueda).

Parcelas de medida

Histograma, tendencia temporal, espectro, diagrama de ojo (solo medición TIE), ruido de fase (solo medición de ruido de fase)

Límites de medición

Prueba de aprobación/falla para límites definibles por el usuario en los valores de medición. Actuar en eventos para fallas de valores de medición incluyen Guardar captura de pantalla, Guardar forma de onda, Solicitud del sistema (SRQ) y Detener adquisiciones

El análisis de fluctuación (opción 5-DJA) agrega lo siguiente:

Mediciones

Resumen de fluctuación, TJ@BER , RJ- δδ, DJ- δδ, PJ, RJ, DJ, DDJ, DCD, SRJ, J2, J9, NPJ, F/2, F/4, F/8, Altura del ojo, Altura del ojo @BER , Ancho de ojo, Ancho de ojo @BER , Alto de ojo, Bajo de ojo, Factor Q, Bit alto, Bit bajo, Amplitud de bit, Modo común de CC, Modo común de CA (Pk-Pk), Cruce diferencial, Relación T/nT , SSC Freq Dev, Tasa de modulación SSC

Parcelas de medida

Diagrama de ojo y bañera de fluctuación

Representación rápida del ojo: muestra los intervalos de unidad (IU) que definen los límites del ojo junto con un número especificado por el usuario de IU circundantes para agregar contexto visual

Representación completa del ojo: muestra todos los intervalos de unidades (IU) válidos

Límites de medición

Prueba de aprobación/falla para límites definibles por el usuario en los valores de medición. Actuar en eventos para fallas de valores de medición incluyen Guardar captura de pantalla, Guardar forma de onda, Solicitud del sistema (SRQ) y Detener adquisiciones

Prueba de máscara de diagrama de ojo

Prueba automatizada de pasa/falla de máscara con ajuste automático de máscara

El análisis de potencia (opción 5-PWR) agrega lo siguiente:

Mediciones

Análisis de entrada (frecuencia, V _RMS , I _RMS , factores de cresta de tensión y corriente, potencia real, potencia aparente, potencia reactiva, factor de potencia, ángulo de fase, armónicos, corriente de irrupción, capacitancia de entrada)

Análisis de amplitud (amplitud de ciclo, máximo de ciclo, base de ciclo, máximo de ciclo, mínimo de ciclo, ciclo de pico a pico)

Análisis de tiempo (período, frecuencia, ciclo de trabajo negativo, ciclo de trabajo positivo, ancho de pulso negativo, ancho de pulso positivo)

Análisis de conmutación (pérdida de conmutación, dv/dt, di/dt, área de operación segura, R _DSon )

Análisis Magnético (Inductancia, I vs. Intg (V), Pérdida Magnética, Propiedad Magnética)

Análisis de salida (ondulación de línea, ondulación de conmutación, eficiencia, tiempo de encendido, tiempo de apagado)

Análisis de respuesta de frecuencia (diagrama de Bode de respuesta de bucle de control, relación de rechazo de fuente de alimentación, impedancia)

Gráficos de medición

Gráfico de barras de armónicos, diagrama de trayectoria de pérdida de conmutación y área de operación segura

Límites de medición

Prueba de aprobación/falla para límites definibles por el usuario en los valores de medición. Actuar en eventos para fallas de valores de medición incluyen Guardar captura de pantalla, Guardar forma de onda, Solicitud del sistema (SRQ) y Detener adquisiciones

Inverter Motor Drive Analysis (opción 5-IMDA) agrega lo siguiente:

Mediciones

Análisis de entrada (calidad de la energía, armónicos, voltaje de entrada, corriente de entrada y potencia de entrada)

Análisis de ondulación (ondulación de línea y ondulación de conmutación)

Análisis de salida (Diagrama Fasorial y Eficiencia)

Análisis DQ0 (DQ0) Requiere la opción 5-IMDA-DQ0

Parcelas de medida

Gráfico de barras de armónicos y diagrama de fasores

Invertor Motor Drive Analysis Mechanical Measurements (opción 5-IMDA-MECH: requiere la opción 5-IMDA) agrega lo siguiente:

Sensores compatibles

Sensores Hall, QEI (interfaz de codificador de cuadratura)

Mediciones

Análisis Eléctrico (Calidad de Energía, Armónicos, Ondulación, DQ0 y Eficiencia)

Análisis mecánico (velocidad, aceleración, ángulo (método QEI), dirección y par)

Parcelas de medida

Tendencia de tiempo, Tendencia de adquisición, Diagrama fasorial, Gráfico de barras de armónicos, DQ0 e Histograma (distribución de velocidad)

La administración de energía digital (opción 5-DPM) agrega lo siguiente:

Mediciones

Análisis de ondulación (Ripple)

Análisis transitorio (sobreimpulso, subimpulso, sobreimpulso de encendido, voltaje de riel de CC)

Análisis de Secuencia de Potencia (Encendido, Apagado)

Análisis de Jitter (TIE, PJ, RJ, DJ, Altura del ojo, Ancho del ojo, Alto del ojo, Bajo del ojo)

Digital Power Management Basic (opción 5-DPMBAS) agrega lo siguiente:

Mediciones

Análisis de ondulación (Ripple)

Análisis transitorio (sobreimpulso, subimpulso)

Análisis de Secuencia de Potencia (Encendido, Apagado)

La opción de depuración y análisis de LVDS (opción 5-DBLVDS) agrega lo siguiente:

Mediciones del carril de datos

Prueba genérica (intervalo de unidad, tiempo de subida, tiempo de caída, ancho de datos, datos intrasesgados (PN), datos intersesgados (carril a carril), pico a pico de datos)

Prueba de fluctuación (temporización de CA, tiempo de configuración de datos de reloj, tiempo de retención de datos de reloj, diagrama de ojo (TIE), TJ@BER , DJ Delta, RJ Delta, DDJ, nivel de reducción de énfasis)

Medidas del carril del reloj

Prueba genérica (frecuencia, período, ciclo de trabajo, tiempo de subida, tiempo de caída, reloj intrasesgado (PN), reloj pico a pico)

Prueba de fluctuación (TIE, DJ, RJ)

SSC activado (tasa de modulación, media de desviación de frecuencia)

Matemáticas de forma de onda

Número de formas de onda matemáticas

Ilimitado

Aritmética

Sumar, restar, multiplicar y dividir formas de onda y escalares

Expresiones algebraicas

Defina expresiones algebraicas extensas que incluyen formas de onda, escalares, variables ajustables por el usuario y resultados de mediciones paramétricas. Realiza matemáticas sobre matemáticas usando ecuaciones complejas. Por ejemplo (Integral (CH1 – Media (CH1)) X 1.414 X VAR1)

Funciones matemáticas

Invertir, Integrar, Diferenciar, Raíz cuadrada, Exponencial, Log 10, Log e, Abs, Techo, Piso, Min, Max, Grados, Radianes, Sin, Cos, Tan, ASin, ACos y ATan

Relacional

Resultado booleano de la comparación >, <, ≥, ≤, = y ≠

Lógica

Y, O, NAND, NOR, XOR y EQV

Función de filtrado (estándar)

Carga de filtros definibles por el usuario. Los usuarios especifican un archivo que contiene los coeficientes del filtro.

Función de filtrado (opción 5-UDFLT)

Tipos de filtros

Paso bajo, Paso alto, Paso de banda, Parada de banda, Todos los pases, Hilbert, Diferenciador y Personalizado

Filtrar tipos de respuesta

Butterworth, Chebyshev I, Chebyshev II, elíptica, gaussiana y Bessel-Thomson

Funciones FFT

Magnitud espectral y fase, y espectros reales e imaginarios

Unidades verticales FFT

Magnitud: Lineal y Log (dBm)

Fase: grados, radianes y retardo de grupo

Funciones de la ventana FFT

Hanning, Rectangular, Hamming, Blackman-Harris, Flattop2, Gaussian, Kaiser-Bessel y TekExp

Vista de espectro

Frecuencia central

Limitado por el ancho de banda analógico del instrumento

Lapso

18,6 Hz a 312,5 MHz18,6 Hz a 500 MHz (con opción 5-SV-BW-1)

Ajuste grueso en una secuencia 1-2-5

Rastreos de RF frente a tiempo

Magnitud vs. tiempo, Frecuencia vs. tiempo, Fase vs. tiempo (con opción 5-SV-RFVT)

Disparador de RF frente a tiempo

Disparador de flanco, ancho de pulso y tiempo de espera en la magnitud de RF frente al tiempo y la frecuencia de RF frente al tiempo (con la opción 5-SV-RFVT)

Ancho de banda de resolución (RBW)

93 μHz a 62,5 MHz

93 μHz a 100 MHz (con opción 5-SV-BW-1)

Tipos de ventanas y factores

Tipo de ventana	Factor
Blackman-Harris	1.90
Parte superior plana 2	3.77
hamming	1.30
hanning	1.44
Kaiser Bessel	2.23
Rectangular	0.89

Tiempo de espectro

Factor de ventana FFT/RBW

Nivel de referencia

El nivel de referencia se establece automáticamente mediante la configuración de voltios/div del canal analógicoRango de configuración: -42 dBm a +44 dBm

Posición vertical

-100 divisiones a +100 divisiones

Unidades verticales

dBm, dBµW, dBmV, dBµV, dBmA, dBµA

Escalado vertical

lineal, registro

Escalado horizontal

lineal, registro

Búsqueda

Número de búsquedas

Ilimitado

Tipos de búsqueda

Busque a través de registros largos para encontrar todas las ocurrencias de criterios especificados por el usuario, incluidos bordes, anchos de pulso, tiempos de espera, pulsos cortos, violaciones de ventana, patrones lógicos, violaciones de configuración y retención, tiempos de subida/bajada y eventos de protocolo de bus. Los resultados de la búsqueda se pueden ver en la vista de forma de onda o en la tabla de resultados.

Ahorrar

Ahorrar

Guarde archivos directamente en el osciloscopio, en una unidad de red remota o en su espacio de trabajo de colaboración TekDrive.

Tipo de forma de onda

Datos de forma de onda de Tektronix (.wfm), valores separados por comas (.csv), MATLAB (.mat)

compuerta de forma de onda

Cursores, pantalla, remuestreo (guardar cada muestra enésima)

Tipo de captura de pantalla

Gráfico de red portátil (*.png), mapa de bits de 24 bits (*.bmp), JPEG (*.jpg)

Tipo de configuración

Configuración de Tektronix (.set)

Tipo de informe

Documentos portátiles de Adobe (.pdf), páginas web de un solo archivo (.mht)

Tipo de sesión

Configuración de sesión de Tektronix (.tss)

Monitor

Tipo de visualización

Pantalla a color TFT de cristal líquido de 15,6 pulg. (395 mm)

Resolución de pantalla

1920 píxeles horizontales × 1080 verticales (alta definición)

Modos de visualización

Superposición: pantalla de osciloscopio tradicional donde las trazas se superponen entre sí

Apilado: modo de visualización donde cada forma de onda se coloca en su propio segmento y puede aprovechar el rango completo de ADC sin dejar de estar visualmente separada de otras formas de onda. Los grupos de canales también se pueden superponer dentro de un segmento para simplificar la comparación visual de las señales.

Zoom

El zoom horizontal y vertical es compatible con todas las vistas de formas de onda y gráficos.

Interpolación

Sin(x)/x y lineal

Estilos de forma de onda

Vectores, puntos, persistencia variable y persistencia infinita

retículas

Retículas móviles y fijas, seleccionables entre Cuadrícula, Tiempo, Completo y Ninguno

paletas de colores

Normal e invertida para capturas de pantalla

Los colores de forma de onda individuales son seleccionables por el usuario

Formato

YT, XY y XYZ

Interfaz de usuario en idioma local

Inglés, japonés, chino simplificado, chino tradicional, francés, alemán, italiano, español, portugués, ruso, coreano

Ayuda en el idioma local

Inglés, japonés, chino simplificado

Generador de funciones arbitrarias (opcional)

Modos de operacion

Apagado, Continuo, Ráfaga

Tipos de funciones

Arbitrario, seno, cuadrado, pulso, rampa, triángulo, nivel de CC, gaussiano, Lorentz, aumento/caída exponencial, sen(x)/x, ruido aleatorio, Haversine, cardíaco

forma de onda sinusoidal

Rango de frecuencia

0,1 Hz a 50 MHz

Resolución de ajuste de frecuencia

0,1 herzios

Precisión de frecuencia

130 ppm (frecuencia ≤ 10 kHz), 50 ppm (frecuencia > 10 kHz)

Esto es solo para formas de onda Sine, Ramp, Square y Pulse.

Rango de amplitud

20 mV _pp a 5 V _pp en Hi-Z; 10 mV _pp a 2,5 V _pp en 50 Ω

Llanura de amplitud, típica

±0,5 dB a 1 kHz

±1,5 dB a 1 kHz para amplitudes < 20 mV _pp

Distorsión armónica total, típica

1% para amplitud ≥ 200 mV _pp en carga de 50 Ω

2,5% para amplitud > 50 mV Y < 200 mV _pp en carga de 50 Ω

Esto es solo para onda sinusoidal.

Rango dinámico libre de espurios, típico

40 dB ( _Vpp ≥ 0,1 V); 30 dB (V _pp ≥ 0,02 V), carga de 50 Ω

Forma de onda cuadrada y de pulso

Rango de frecuencia

0,1 Hz a 25 MHz

Resolución de ajuste de frecuencia

0,1 herzios

Precisión de frecuencia

130 ppm (frecuencia ≤ 10 kHz), 50 ppm (frecuencia > 10 kHz)

Rango de amplitud

20 mV _pp a 5 V _pp en Hi-Z; 10 mV _pp a 2,5 V _pp en 50 Ω

Rango de ciclo de trabajo

10% – 90% o pulso mínimo de 10 ns, lo que sea mayor

El tiempo de pulso mínimo se aplica tanto al tiempo de encendido como al de apagado, por lo que el ciclo de trabajo máximo se reducirá a frecuencias más altas para mantener un tiempo de apagado de 10 ns.

Resolución del ciclo de trabajo

0,1%

Ancho de pulso mínimo, típico

10 ns. Este es el tiempo mínimo para la duración de encendido o apagado.

Tiempo de subida/bajada, típico

5 ns, 10% – 90%

Resolución de ancho de pulso

100 pd

Rebasamiento, típico

< 6% para pasos de señal superiores a 100 mV _ppEsto se aplica al sobreimpulso de la transición positiva (+sobreimpulso) y de la transición negativa (sobreimpulso).

Asimetría, típica

±1 % ±5 ns, al 50 % del ciclo de trabajo

Nerviosismo, típico

< 60 ps TIE _RMS , ≥ 100 mV _pp amplitud, 40%-60% ciclo de trabajo

Forma de onda de rampa y triángulo

Rango de frecuencia

0,1 Hz a 500 kHz

Resolución de ajuste de frecuencia

0,1 herzios

Precisión de frecuencia

130 ppm (frecuencia ≤ 10 kHz), 50 ppm (frecuencia > 10 kHz)

Rango de amplitud

20 mV _pp a 5 V _pp en Hi-Z; 10 mV _pp a 2,5 V _pp en 50 Ω

simetría variable

0% – 100%

Resolución de simetría

0,1%

Rango de nivel de CC

±2.5 V en Hi-Z

±1,25 V en 50 Ω

Rango de amplitud de ruido aleatorio

20 mV _pp a 5 V _pp en Hi-Z

10 mV _pp a 2,5 V _pp en 50 Ω

sen(x)/x

Frecuencia máxima

2 MHz

Pulso gaussiano, Haversine y pulso de Lorentz

Frecuencia máxima

5 MHz

pulso de lorentz

Rango de frecuencia

0,1 Hz a 5 MHz

Rango de amplitud

20 mV _pp a 2,4 V _pp en Hi-Z10 mV _pp a 1,2 V _pp en 50 Ω

Cardíaco

Rango de frecuencia

0,1 Hz a 500 kHz

Rango de amplitud

20 mV _pp a 5 V _pp en Hi-Z10 mV _pp a 2,5 V _pp en 50 Ω

Arbitrario

Profundidad de la memoria

1 a 128k

Rango de amplitud

20 mV _pp a 5 V _pp en Hi-Z10 mV _pp a 2,5 V _pp en 50 Ω

Tasa de repetición

0,1 Hz a 25 MHz

Frecuencia de muestreo

250 MS/segundo

Precisión de amplitud de señal

±[ (1,5 % del ajuste de amplitud de pico a pico) + (1,5 % del ajuste de compensación de CC absoluta) + 1 mV ] (frecuencia = 1 kHz)

Resolución de amplitud de señal

1 mV (Alta-Z)

500 μV (50 Ω)

Precisión de frecuencia sinusoidal y de rampa

1,3 x 10 ^-4 (frecuencia ≤10 kHz)

5,0 x 10 ^-5 (frecuencia >10 kHz)

Rango de compensación de CC

±2.5 V en Hi-Z

±1,25 V en 50 Ω

Resolución de compensación de CC

1 mV (Alta-Z)

500 μV (50 Ω)

Precisión de compensación de CC

±[ (1,5% del ajuste de tensión de compensación absoluta) + 1 mV]

Agregue 3 mV de incertidumbre por cambio de 10 °C desde una temperatura ambiente de 25 °C

Voltímetro digital (DVM)

Tipos de medición

CC, CA _RMS +CC, CA _RMS

Resolución de voltaje

4 dígitos

Precisión de voltaje

CORRIENTE CONTINUA:

±((1.5% * |lectura – compensación – posición|) + (0.5% * |(compensación – posición)|) + (0.1 * Voltios/div))

Reducido a 0,100 %/°C de |lectura – compensación – posición| por encima de 30 ºC

Señal ± 5 divisiones desde el centro de la pantalla

C.A:

± 2% (40 Hz a 1 kHz) sin contenido armónico fuera del rango de 40 Hz a 1 kHz

CA, típico: ± 2% (20 Hz a 10 kHz)

Para mediciones de CA, la configuración vertical del canal de entrada debe permitir que la señal de entrada V _PP cubra entre 4 y 10 divisiones y debe ser completamente visible en la pantalla

Contador de frecuencia de disparo

Resolución

8 dígitos

Exactitud

±(1 conteo + precisión de base de tiempo * frecuencia de entrada)

La señal debe ser de al menos 8 mV _pp o 2 div, lo que sea mayor.

Frecuencia máxima de entrada

10 Hz al ancho de banda máximo del canal analógico

La señal debe ser de al menos 8 mV _pp o 2 div, lo que sea mayor.

sistema de procesador

Procesador anfitrión

Intel i5-4400E (2,7 GHz, 64 bits, procesador de doble núcleo) o Intel i5-8400H (2,5 GHz, 64 bits, procesador de cuatro núcleos)

Los nuevos productos están configurados con el procesador i5-8400H.

Sistema operativo

Instrumento predeterminado: Linux cerrado

Instrumento con la opción 5-WIN instalada: Microsoft Windows 10 ⁷

Almacenamiento

Productos con procesador i5-4400E: ≥ 80 GB. El factor de forma es una tarjeta interna de 80 mm m.2

Productos con procesador i5-8400H: ≥ 250 GB. El factor de forma es una unidad de estado sólido extraíble

Los nuevos productos están configurados con el procesador i5-8400H.

Unidad de estado sólido (SSD) con sistema operativo Microsoft Windows 10 (opción 5-WIN)

≥ SSD de 480 GB. El factor de forma es un SSD de 2,5 pulgadas con una interfaz SATA-3. Esta unidad es instalable por el cliente e incluye el sistema operativo Microsoft Windows 10 Enterprise IoT 2016 LTSB (64 bits)

Puertos de entrada-salida

Conector DisplayPort

Un conector DisplayPort de 20 pines; conectar para mostrar la pantalla del osciloscopio en un monitor o proyector externo

conector DVI

Un conector DVI-D de 29 pines; conectar para mostrar la pantalla del osciloscopio en un monitor o proyector externo

vga

conector DB-15 hembra; conectar para mostrar la pantalla del osciloscopio en un monitor o proyector externo

Señal de compensación de sonda, típica



Conexión:

Los conectores están ubicados en el lado inferior derecho del instrumento

Amplitud:

0 a 2,5 V

Frecuencia:

1kHz

Impedancia de fuente:

1 kΩ

Entrada de referencia externa

El sistema de base de tiempo puede acoplarse en fase a una señal de referencia externa de 10 MHz (±4 ppm).

Interfaz USB (host, puertos de dispositivo)

Puertos host USB en el panel frontal: dos puertos USB 2.0 de alta velocidad, un puerto USB 3.0 SuperSpeed

Puertos host USB en el panel posterior: dos puertos USB 2.0 de alta velocidad, dos puertos USB 3.0 SuperSpeed

Puerto de dispositivo USB en el panel posterior: un puerto de dispositivo USB 3.0 SuperSpeed ​​que proporciona compatibilidad con USBTMC

interfaz ethernet

10/100/1000 MB/s

Salida auxiliar

Conector BNC en panel posterior. La salida se puede configurar para proporcionar un pulso positivo o negativo cuando el osciloscopio se dispara, el reloj de referencia interno del osciloscopio o un pulso de sincronización AFG



Característica	Límites
Vout (HI)	≥ 2,5 V circuito abierto; ≥ 1,0 V en una carga de 50 Ω a tierra
Salida (LO)	≤ 0,7 V en una carga de ≤ 4 mA; ≤0,25 V en una carga de 50 Ω a tierra

Candado estilo Kensington

La ranura de seguridad del panel posterior se conecta al candado estilo Kensington estándar

LXI

Clase: LXI Núcleo 2011

Versión: 1.4

Fuente de alimentación

Energía

El consumo de energía

400 vatios máximo

Voltaje de fuente

100 – 240 V ±10 % a 50 Hz a 60 Hz

115 V ±10 % a 400 Hz ±10 %

Características físicas

Dimensiones

Altura: 12,2 in (309 mm), patas plegadas, asa hacia atrás

Altura: 14,6 in (371 mm) pies plegados, manija hacia arriba

Ancho: 17,9 in (454 mm) desde el centro del mango hasta el centro del mango

Profundidad: 8,0 in (205 mm) desde la parte posterior de las patas hasta la parte delantera de las perillas, manija hacia arriba

Profundidad: 11,7 in (297,2 mm) pies plegados, asa hacia atrás

Peso

< 25 libras (11,4 kg)

Enfriamiento

El requisito de espacio libre para una refrigeración adecuada es de 2,0 in (50,8 mm) en el lado derecho del instrumento (visto desde el frente) y en la parte posterior del instrumento

Configuración de montaje en bastidor

7U (con kit de montaje en bastidor RM5 opcional)

Especificaciones ambientales

Temperatura

Operando

+0 °C a +50 °C (32 °F a 122 °F)

no operativo

-20 °C a +60 °C (-4 °F a 140 °F)

Humedad

Operando

5 % a 90 % de humedad relativa (% HR) hasta +40 °C

Del 5 % al 55 % de HR por encima de +40 °C hasta +50 °C, sin condensación y limitado por una temperatura máxima de bulbo húmedo de +39 °C

no operativo

5 % a 90 % de humedad relativa (% HR) hasta +40 °C

Del 5 % al 39 % de HR por encima de +40 °C hasta +50 °C, sin condensación y limitado por una temperatura máxima de bulbo húmedo de +39 °C

Altitud

Operando

Hasta 3000 metros (9843 pies)

no operativo

Hasta 12.000 metros (39.370 pies)

EMC, medioambiente y seguridad

Regulador

Marcado CE para la Unión Europea y aprobado por UL para EE. UU. y Canadá

RoHS

Software

Software

conductor IVI

Proporciona una interfaz de programación de instrumentos estándar para aplicaciones comunes como LabVIEW, LabWindows/CVI, Microsoft .NET y MATLAB. Compatible con Python, C/C++/C# y muchos otros lenguajes a través de VISA.

e*Scope®

Permite el control del osciloscopio a través de una conexión de red a través de un navegador web estándar. Simplemente ingrese la dirección IP o el nombre de la red del osciloscopio y se mostrará una página web al navegador. Transfiera y guarde configuraciones, formas de onda, medidas e imágenes de pantalla o realice cambios de control en vivo en la configuración del osciloscopio directamente desde el navegador web.

Tek Drive

Cargue, almacene, organice, busque, descargue y comparta cualquier tipo de archivo desde cualquier dispositivo conectado. TekDrive está integrado de forma nativa en el MSO de la serie 5 para compartir y recuperar archivos sin problemas, no se requiere una memoria USB. Analice y explore archivos estándar como .wfm, .isf, .tss y .csv, directamente en un navegador. Visite http://www.tek.com/software/tekdrive para obtener más información.

SignalVu-PC

Software avanzado de análisis de señales vectoriales que puede ejecutarse directamente en su MSO Serie 5 o en una PC con Windows independiente. Requiere la opción 5-SV-RFVT instalada en el MSO de la Serie 5. Requiere la licencia Connect (CONxx-SVPC) instalada en SigalVu-PC, xx es NL para la licencia de Node Locked o FL para la Licencia Flotante.

Interfaz web LXI

Conéctese al osciloscopio a través de un navegador web estándar simplemente ingresando la dirección IP del osciloscopio o el nombre de la red en la barra de direcciones del navegador. La interfaz web permite ver el estado y la configuración del instrumento, el estado y la modificación de la configuración de la red y el control del instrumento a través del control remoto basado en la web e*Scope. Toda la interacción web se ajusta a la especificación LXI Core, versión 1.4.

Ejemplos de programación

La programación con las plataformas de la serie 4/5/6 nunca ha sido tan fácil. Con un manual de programadores y un sitio de GitHub, tiene muchos comandos y ejemplos para ayudarlo a comenzar a automatizar su instrumento de forma remota. Ver .
