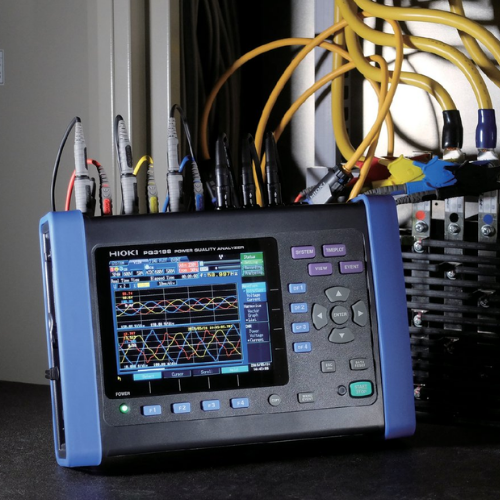

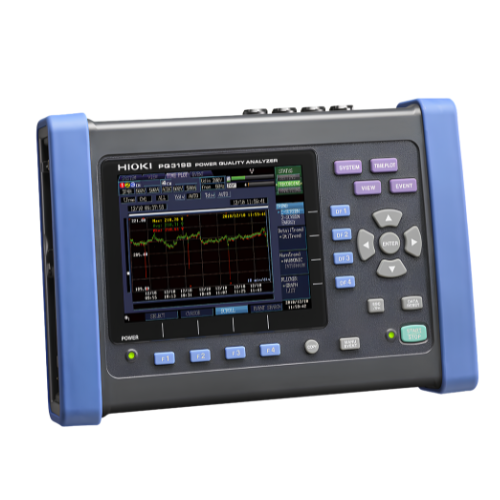

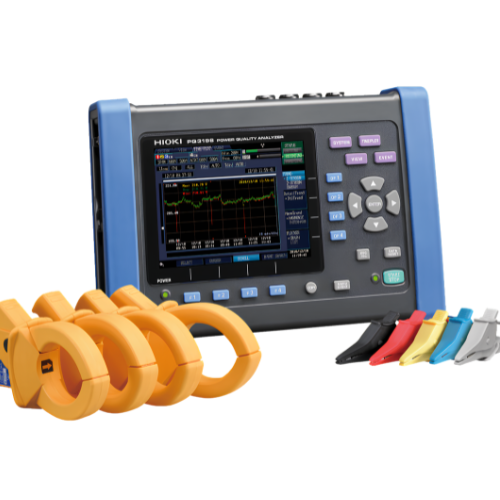

Analizador de Calidad de Energía HIOKI PQ3198
El Analizador de Calidad de Energía HIOKI PQ3198 permite detectar armónicos, transitorios, caídas de tensión y otras anomalías eléctricas con precisión Clase A, facilitando el diagnóstico y monitoreo de sistemas eléctricos industriales.
- Descripción
- ESPECIFICACIONES
- CARACTERÍSTICAS
Descripción
El Analizador de Calidad de Energía HIOKI PQ3198 es una solución diseñada para realizar estudios completos de calidad de energía en instalaciones industriales, comerciales y de infraestructura crítica. Permite identificar problemas como armónicos, flicker, caídas de tensión, sobretensiones, transitorios e interrupciones que afectan el rendimiento y la confiabilidad de los sistemas eléctricos. Gracias a su certificación IEC 61000-4-30 Clase A, ofrece resultados precisos para auditorías energéticas, mantenimiento predictivo y análisis de fallas. Su interfaz intuitiva, almacenamiento de datos y software de análisis facilitan la generación de reportes técnicos para optimizar la operación de redes eléctricas y reducir costos asociados a paradas no programadas. Es ideal para ingenieros eléctricos, empresas de mantenimiento, industrias, hospitales, centros de datos, plantas de producción y sistemas de generación de energía. Además, permite tomar decisiones basadas en datos confiables para mejorar la eficiencia energética y prolongar la vida útil de los equipos eléctricos.
Aplicaciones
Auditorías de calidad de energía.
Diagnóstico de fallas eléctricas.
Monitoreo de plantas industriales.
Centros de datos.
Hospitales.
Sistemas fotovoltaicos.
Subestaciones eléctricas.
Mantenimiento predictivo.
Estudios de armónicos.
Verificación de cumplimiento de normas eléctricas.
Beneficios
- Registro continuo sin pérdida de eventos.
- Medición de armónicos hasta 80 kHz.
- Captura transitorios de hasta 6000 V pico.
- Compatible con IEEE 519.
- Software PQ ONE para generación automática de reportes.
- Configuración rápida mediante funciones preestablecidas.
- Mayor confiabilidad en diagnósticos eléctricos
| Tipo de línea de medición | Monofásico de 2 hilos, monofásico de 3 hilos, trifásico de 3 hilos o trifásico de 4 hilos más un canal de entrada adicional para la medición de tensión, corriente y potencia (medición de CA o CC) |
|---|---|
| Rangos de voltaje | Medida de tensión: 600,00 V rms Medida transitoria 6,0000 kV pico |
| Rangos actuales | 500,00 mA a 5,0000 kA CA (depende del sensor de corriente en uso) |
| Rangos de potencia | 300,00 W a 3,0000 MW (determinado automáticamente según el rango de voltaje y corriente en uso) |
| Precisión básica | Voltaje: ±0,1 % del voltaje nominal Corriente: ±0,1 % rdg. ±0,1 % fs + precisión del sensor de corriente Potencia activa: ±0,2 % rdg. ±0,1 % fs + precisión del sensor de corriente |
| Elementos de medición | 1. Voltaje transitorio: muestreo de 2 MHz 2. Ciclo de frecuencia: calculado como un ciclo, de 40 a 70 Hz 3. Voltaje (1/2) RMS: cálculo de un ciclo actualizado cada medio ciclo Corriente (1/2) RMS: medio ciclo cálculo 4. Aumento de voltaje, Caídas de voltaje, Interrupción de voltaje 5. Corriente de irrupción 6. Comparación de forma de onda de voltaje 7. Valor de parpadeo instantáneo: Según IEC61000-4-15 8. Frecuencia de 200 ms: Calculada como 10 o 12 ciclos, 40 a 70 Hz 9. Frecuencia de 10 s: calculada como el tiempo de ciclo completo durante el período especificado de 10 s, de 40 a 70 Hz 10. Pico de forma de onda de voltaje, pico de forma de onda de corriente 11. Tensión, corriente, potencia activa, potencia aparente, potencia reactiva, energía activa, energía reactiva, factor de potencia, factor de potencia de desplazamiento, factor de desequilibrio de tensión, factor de desequilibrio de corriente y eficiencia 12. Componente armónico de alto orden (tensión/corriente) : 2 kHz a 80 kHz 13. Ángulo de fase armónico/armónico (voltaje/corriente), potencia armónica: órdenes 0 a 50 14. Ángulo de fase voltaje-corriente armónico: órdenes 1 a 50 15. Factor de distorsión armónica total (voltaje/ corriente) 16. Inter armónico (voltaje/ corriente): 0,5 a 49,5 orden 17. Factor K (factor de multiplicación) 18. Flicker IEC, Δ V10 Flicker |
| Registro | Encendido repetido: 1 año, evento máximo de grabación: 9999 × 366 días (hasta 9999 eventos por día) Apagado repetido: 35 días, evento máximo de grabación: 9999 eventos |
| Interfaces | Tarjeta de memoria SD/SDHC, LAN (función de servidor HTTP/función FTP), USB2.0 (para comunicación) |
| Monitor | LCD en color TFT de 6,5 pulgadas (640 × 480 puntos) |
| Fuente de alimentación | Adaptador de CA Z1002 (100 V a 240 V CA, 50/60 Hz, corriente nominal 1,7 A), batería Z1003 (uso continuo: 180 minutos, tiempo de carga: máx. 5 h 30 m con adaptador de CA) |
| Dimensiones y masa | 300 mm (11,81 in) de ancho × 211 mm (8,31 in) de alto × 68 mm (2,68 in) de profundidad, 2,6 kg (91,7 onzas) (incluido el paquete de baterías Z1003) |
| Accesorios | 1 manual de instrucciones, 1 guía de medición, 1 juego de cables de tensión L1000 (1 rojo/amarillo/azul/gris cada uno, 4 negros, 3 m (9,84 pies) de longitud, 8 pinzas de cocodrilo), pinza de color, adaptador de CA Z1002 × 1, correa ×1, cable USB (1 m 3,28 pies de longitud) ×1, batería Z1003 ×1, tarjeta de memoria SD de 2 GB Z4001 ×1, software de aplicación (PQ ONE) ×1 |
- Verificar problemas de energía de acuerdo con la norma IEC61000-4-30 Edición 3 Clase A
- GPS BOX opcional para sincronizar varios dispositivos
- Cree informes fácilmente con el software de aplicación PQ ONE incluido
- Realice mediciones sencillas de inversores con frecuencia fundamental de 40 a 70 Hz y frecuencia portadora máxima de 20 kHz
- Mide hasta 6000 A CA
- Tensión transitoria máxima de 6000 V hasta 700 kHz
- El rango de voltaje de banda ancha le permite medir incluso componentes armónicos de orden alto (supraarmónicos) de hasta 80 kHz
Cumplimiento de Normas: Certificación Clase A según IEC 61000-4-30 Edición 3 .
Alta Precisión: Medición de voltaje con una precisión de ±0.1% .
Grabación Continua: Registro sin interrupciones para capturar eventos transitorios y anomalías en tiempo real .
Análisis de Armónicos: Capacidad para medir armónicos de alto orden hasta 80 kHz .
Medición de Transitorios: Detección de voltajes transitorios de hasta 6000 V pico y 700 kHz .
Interfaces de Comunicación: Conectividad mediante LAN, USB y tarjeta SD para facilitar la transferencia y análisis de datos.
Sincronización GPS: Opcional para sincronizar múltiples dispositivos en diferentes ubicaciones .
