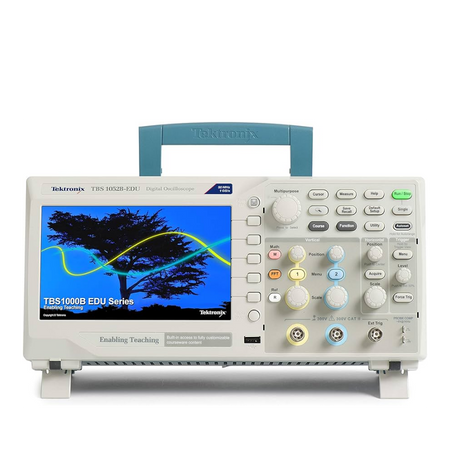

Osciloscopio digital TBS1000B-EDU

Analizador de espectro RSA306B
0 out of 5

El precio original era: $1.00.El precio actual es: $0.00.

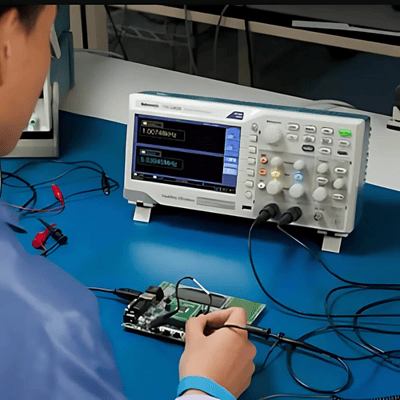

La serie TBS1000B-EDU es un osciloscopio de almacenamiento digital, diseñado especialmente para apoyar los requerimientos y retos de colegios y universidades. Con el nuevo e innovador sistema Courseware este instrumento permite a los docentes incluir materiales didácticos en el osciloscopio facilitando la enseñanza y el aprendizaje

SKU: 131 Categorías: , ,
Añadir a la lista de deseos

Descripción

El Osciloscopio digital TBS1000B-EDU es un equipo de almacenamiento digital, diseñado especialmente para apoyar los requerimientos y retos de colegios y universidades. Con el nuevo e innovador sistema Courseware este instrumento permite a los docentes incluir materiales didácticos en el osciloscopio, facilitando la enseñanza y el aprendizaje ya que este permite ver señales de manera confiable. El Osciloscopio digital TBS1000B-EDU posee características estándar, incluyendo conectividad USB, 34 medidas automáticas, análisis FFT, contador de frecuencias, fácil aprendizaje, operación, ideal para usuarios nuevos y especializados.

Especificaciones Generales:

·         Ancho de Banda 70 MHz,  100MHz, 150MHz y 200MHz.
·         Modelos en 2 canales,
·         Frecuencia de muestreo hasta de 2 GS/S en todos los canales al tiempo, el rendimiento de muestreo no se reduce cuando se utilizan varios canales
·         Longitud de registro de 2.5K puntos en todos los canales, disparadores avanzados.



SISTEMA VERTICAL: CANALES ANÁLOGOS
Resolución vertical 8 bits
Rango de sensibilidad de entrada 2 mV a 5 V / div en todos los modelos con ajuste fino calibrado
Precisión de ganancia de CC ± 3%, de 10 mV / div a 5 V / div
Voltaje de entrada máximo 300 V RMS CAT II; disminuido a 20 dB / década por encima de 100 kHz a 13 V p-p AC a 3 MHz y superior
Rango de compensación (Offset)
 2 mV a 200 mV / div: ± 1.8 V
> 200 mV a 5 V / div: ± 45 V
Límite de ancho de banda 20 MHz
Acoplamiento de entrada AC, DC, GND
Impedancia de entrada 1 MΩ en paralelo con 20 pF
Zoom vertical
 Expandir o comprimir verticalmente una forma de onda viva o detenida
Sistema horizontal: canales analógicos
SISTEMA HORIZONTAL: CANALES ANÁLOGOS
Rango de base de tiempo
 ·         70MHz
5 ns a 50 s/div
·         100MHz, 150MHz y 200MHz
2.5 ns a 50 s / div
Precisión de base de tiempo 50 ppm
Zoom Horizontal Expande o comprime horizontalmente una forma de onda viva o detenida
PUERTOS DE ENTRADA/SALIDA
Interfaz USB
 El puerto host USB en el panel frontal admite unidades flash USB.
El puerto del dispositivo USB en la parte posterior del instrumento admite la conexión a la PC.
Interfaz GPIB Opcional
ALMACENAMIENTO DE DATOS
ALMACENAMIENTO NO VOLÁTIL
Visualización de la forma de onda de referencia Formas de onda de referencia de 2.5K puntos
Almacenamiento de la forma de onda sin unidad USB 2.5K puntos
Tamaño máximo de unidad USB 64 GB
Almacenamiento de la forma de onda con USB 96 o más formas de onda de referencia por 8 MB
Configuraciones sin unidad USB 10 configuraciones de panel frontal
Configuraciones con unidad USB 4000 o más configuraciones de panel frontal por 8 MB
Imágenes de pantalla con memoria USB 128 o más imágenes de pantalla por 8 MB (la cantidad de imágenes depende del formato de archivo seleccionado)
Guardar todo con una unidad USB
 12 o más operaciones de “Guardar todo” por 8 MB
Una sola operación “Guardar todo” crea de 3 a 9 archivos (configuración, imagen, más un archivo para cada forma de onda mostrada)
SISTEMA DE ADQUISICIÓN
MODOS DE ADQUISICIÓN
Detección de pico Captura de fallas aleatorias de alta frecuencia. Captura fallas tan estrechas como 12 ns (típico) en todos los ajustes de base de tiempo desde 5 μs / div a 50 s / div
Muestra Solo datos de muestra
Promedio Forma de onda promediada, seleccionable: 4, 16, 64, 128
Secuencia única Use el botón Secuencia única para capturar una secuencia de adquisición disparada única.
Roll En la configuración de base de tiempo de adquisición de> 100 ms / div
SISTEMA DE DISPARO (TRIGGER)
Entrada de disparador externo Incluido en todos los modelos
Modos de disparo Auto, normal, secuencia única
Promedio Forma de onda promediada, seleccionable: 4, 16, 64, 128
Tipos de disparadores
 Borde (ascendente / descendente)
Disparador convencional controlado por nivel. Pendiente positiva o negativa en cualquier canal. Selecciones de acoplamiento: CA, CC, rechazo de ruido, rechazo de HF, rechazo LF.
Vídeo
Se activa en todas las líneas o líneas individuales, pares / impares o todos los campos de video compuesto o estándares de transmisión (NTSC, PAL, SECAM).
Ancho de pulso (o falla)
Dispare en un ancho de pulso menor que, mayor que, igual o no igual a un límite de tiempo seleccionable que varía de 33 ns a 10 s.
Fuente de disparo Modelos de dos canales: CH1, CH2, Ext, Ext / 5, línea de CA
Vista de disparo Muestra la señal de disparo mientras se presiona el botón Vista de disparo (Trigger View).
Lectura de frecuencia de señal de disparo Proporciona una lectura de frecuencia de la fuente de activación.
MEDICIONES DE FORMA DE ONDA
Cursores
 Tipos
Amplitud, tiempo
Mediciones
ΔT, 1 / ΔT, ΔV
Mediciones automáticas Período, frecuencia, ancho de posición, ancho de neg, tiempo de subida, tiempo de caída, máximo, mínimo, pico-pico, media, RMS, RMS de ciclo, RMS de cursor, fase, Cnt de pulso Pos, Cnt de pulso Neg, borde de subida Cn, borde de caída Cn, Pos Duty, Neg Duty, Amplitud, Media del ciclo, Media del cursor, Ancho de ráfaga, Sobreimpulso de Pos, Neg Overshoot, Área, Área del ciclo, Alto, Bajo, Delay RR, Delay RF, Delay FR, Delay FF
MATEMÁTICAS DE FORMA DE ONDA
Aritmética Sumar, restar, multiplicar
Funciones matemáticas FFT
FFT
 Ventanas: Hanning, Flat Top, Rectangular
2048 puntos de muestra
Fuentes CH1 – CH2, CH2 – CH1, CH1 + CH2, CH1 × CH2.
AJUSTE AUTOMÁTICO
Menú de autoajuste
 Configuración automática de un solo botón de todos los canales para sistemas verticales, horizontales y de activación, con Deshacer Autoset
Onda cuadrada
Ciclo simple, multiciclo, borde ascendente o descendente
Onda senoidal
Ciclo simple, multiciclo, espectro FFT
Video (NTSC, PAL, SECAM)
Campo: todo, impar o par
Línea: Todo o Número de línea seleccionable
Rango automático: Ajusta automáticamente la configuración del osciloscopio vertical y / u horizontal cuando la sonda se mueve de un punto a otro, o cuando la señal muestra grandes cambios.
CONTADOS DE FRECUENCIAS
Resolución 6 dígitos
Precisión (típica) + 51 partes por millón incluyendo todos los errores de referencia de frecuencia y +1 errores de conteo
Rango de frecuencia AC acoplado, 10 Hz mínimo al ancho de banda nominal
Fuente de señal del contador de frecuencia
 Ancho de pulso o fuente de disparo seleccionada por el borde.
El contador de frecuencia mide la fuente de disparo seleccionada en todo momento en el ancho de pulso y el modo de borde, incluso cuando la adquisición del osciloscopio se detiene debido a cambios en el estado de ejecución o la adquisición de un evento de disparo único se ha completado.
El contador de frecuencia no mide pulsos que no califican como eventos de activación legítimos.
Modo de ancho de pulso: cuenta pulsos de suficiente magnitud dentro de la ventana de medición de 250 ms que califican como eventos disparables (por ejemplo, todos los pulsos estrechos en un tren de pulsos PWM si se configura en modo «<» y el límite se establece en un número relativamente pequeño).
Modo de activación de borde: cuenta todos los pulsos de suficiente magnitud.
Canales 2 canales
SISTEMA DE VISUALIZACIÓN
Interpolación Sin (x)/x
Estilos de Forma de Onda Puntos, vectores
Persistencia Apagado, 1 s, 2 s, 5 s, infinito
Formato YT y XY
FUENTE DE ALIMENTACIÓN
Voltaje de la fuente de alimentación 100 a 240 V ± 10%
Frecuencia de la fuente de alimentación
 100 V a 240 V
50 Hz a 60 Hz
115 V
400 Hz ± 10%
El consumo de energía
30 W máximo
CARACTERÍSTICAS FÍSICAS
Dimensiones
 Altura
158,0 mm (6,22 pulgadas)
Anchura
326,3 mm (12,85 pulgadas)
Profundidad
124,2 pulgadas (4,89 pulgadas)
Dimensiones de envío
 Altura
266,7 mm (10,5 pulgadas)
Anchura
476,2 mm (18,75 pulgadas)
Profundidad
228,6 mm (9,0 pulgadas)
Peso
 Solo instrumento
2,0 kg (4,4 libras)
… con accesorios
2,2 kg (4,9 libras)
RM2000B para montaje en bastidor
 Anchura
482,6 mm (19,0 pulgadas)
Altura
177,8 mm (7,0 pulgadas)
Profundidad
108,0 mm (4,25 pulgadas)
AMBIENTAL
Temperatura
 Operando
0 a +50 ºC
No operando
–40 a +71 ºC
Humedad
 Operando y no operando
Hasta 85% HR a +40 ºC o menos
Hasta 45% HR hasta +50 ºC
Altitud
 Operando y no operando
Hasta 3.000 m (9.843 pies)
Regulador
 Compatibilidad electromagnética
Cumple con la Directiva 2004/108 / CE, EN 61326-2-1 Clase A; Marco australiano de EMC
La seguridad
UL61010-1: 2004, CSA22.2 No. 61010-1: 2004, EN61010-1: 2001, IEC61010-1: 2001



TBS1072B TBS1102B TBS1152B TBS1202B
Ancho de Banda 70 MHz 100 MHz 150MHz 200 MHz
Canales 2 2 2 2
Frecuencia de muestreo en cada canal 1.0 GS/s 2.0GS/s 2.0GS/s 2.0GS/s
Longitud de registro 2.5K puntos en todas las bases de tiempo
