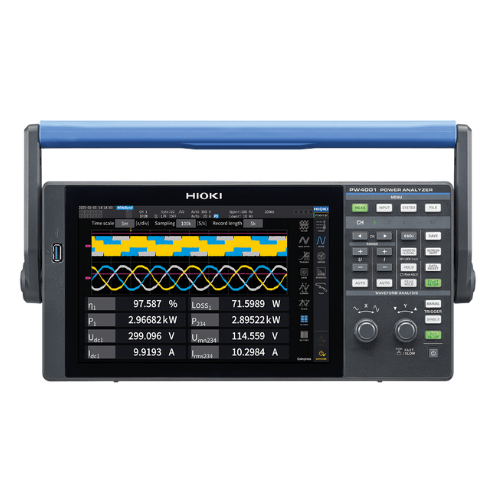

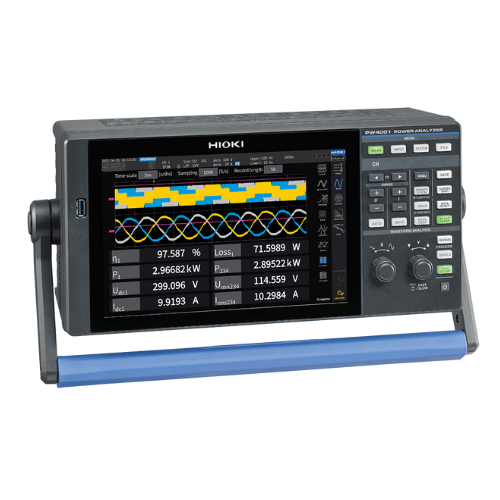

PW4001 HIOKI Analizador de Potencia Portátil de 4 Canales

PRINCIPALES

• Precisión básica: ±0,04%
• Rango de temperatura de funcionamiento: -20 °C a 50 °C
• Ancho de banda de frecuencia: CC, 0,1 Hz a 600 kHz
• Corrección automática del cambio de fase para sensores de corriente Hioki
• Salida y entrada CAN/ CAN FD

Precisión de laboratorio, lista para el campo

Desde pruebas de consumo de combustible y energía de xEV hasta evaluación de eficiencia de convertidores e inversores CC-CC, así como análisis de eficiencia de motores, el PW4001 proporciona confiabilidad y versatilidad excepcionales, lo que lo convierte en un analizador de potencia portátil de nueva generación diseñado para una amplia gama de escenarios de medición.

Diseñado para las tareas que enfrenta, dondequiera que trabaje
Captura cambios transitorios de potencia con alta precisión

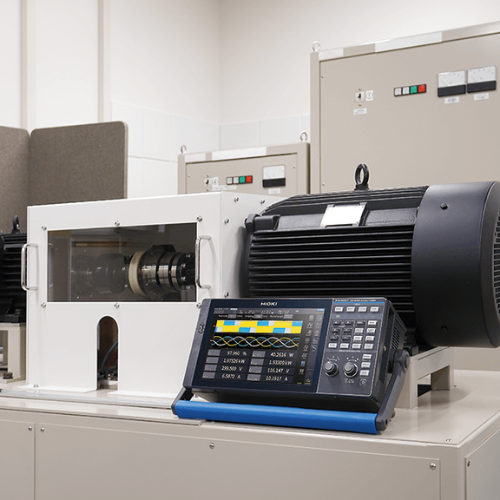

Evalúe la eficiencia del motor y del inversor con actualizaciones de datos de 1 ms y un ancho de banda de 600 kHz. Incluso las pérdidas de potencia transitorias se miden con precisión.
・Captura fluctuaciones de potencia del motor con precisión de milisegundos
・Evaluar la eficiencia de los inversores de alta frecuencia
・Detecta automáticamente la carga y la regeneración para calcular la eficiencia

Reducir el tiempo de configuración en las pruebas de rango de conducción

Asegúrese de obtener mediciones precisas incluso a -7 °C. Gracias a la entrada directa de voltaje CAN y a la instalación flexible en el vehículo, la configuración de la prueba es más rápida y segura.
Precisión mantenida a -7 °C. Instalación directa en cámaras frigoríficas.
・Utilice una configuración compacta cerca del vehículo y amplíe los canales con unidades sincronizadas
・Adquiera el voltaje de la batería a través de CAN, de forma segura y sencilla

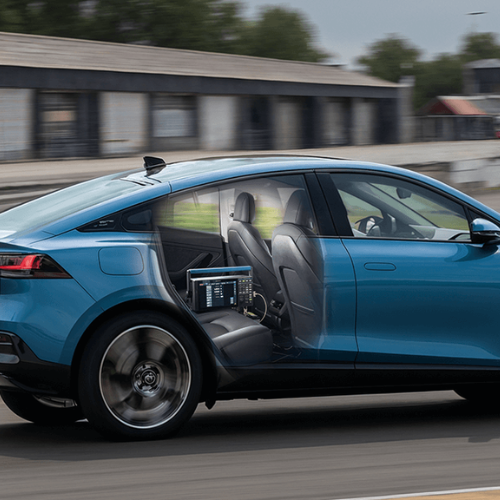

Úselo en la carretera Diseñado para pruebas de conducción en el mundo real

Mida la potencia sin modificar el vehículo. La entrada OBD-II y la fuente de alimentación de 10,5 V a 28 V CC facilitan su uso en el vehículo.
・Funciona de −20 °C a +50 °C, listo para entornos hostiles
・Funciona con corriente continua para una fácil instalación en el vehículo
・Utilice el bus CAN OBD-II para la adquisición segura de datos del vehículo en tiempo real

Garantice la calidad de la producción con formas de onda y números

La combinación de formas de onda y valores numéricos garantiza una calidad confiable y cuantificable en la producción en masa.
・Verifique la eficiencia con una precisión de ±0,04 % en CC y 50 Hz/60 Hz
・Entrada de voltaje directo hasta 1500 V CC
・El muestreo de 2,5 MHz permite la evaluación de la forma de onda de los eventos de conmutación

Especificaciones básicas
Precisión garantizada durante 6 meses, multiplique la precisión de 6 meses por 1,5 para obtener la precisión de 1 año.

Líneas de medición Monofásico 2 hilos, monofásico 3 hilos, trifásico 3 hilos, trifásico 4 hilos
Número de canales 4 (4 de voltaje, 4 de corriente, aislados entre cada canal)
Ancho de banda de frecuencia de medición CC, 0,1 Hz a 600 kHz
Muestreo 16 bits, 2,5 MHz
Tasa de actualización de datos 1 ms, 10 ms, 50 ms, 200 ms
Precisión para potencia CC, 50/60 Hz: ±0,03 % lectura ± 0,01 % rango / 50 kHz: ±0,40 % lectura ± 0,10 % rango
Rango de medición de voltaje 6V, 15V, 30V, 60V, 150V, 300V, 600V, 1500V
Rango de medición actual 40 mA a 2000 A (depende del sensor de corriente)
Parámetros de medición Voltaje (U), corriente (I), potencia activa (P), potencia aparente (S), potencia reactiva (Q), factor de potencia (λ), ángulo de fase (φ), frecuencia de voltaje (fU), frecuencia de corriente (fI), eficiencia (η), pérdida (Loss), factor de rizado de voltaje (Urf), factor de rizado de corriente (Irf), integración de corriente (Ih), integración de potencia (WP), pico de voltaje (Upk), pico de corriente (Ipk)
Medida de armónicos Modo de banda ancha: orden de análisis máximo de 500
Grabación de forma de onda Capacidad de grabación: hasta 5 megapalabras para cualquier forma de onda (corriente, voltaje, motor)
Análisis motor (opcional) Análisis del espectro de potencia del motor, voltaje, par, RPM, frecuencia, deslizamiento
Función de cálculo Cálculos de pérdida de eficiencia, fórmula definida por el usuario, conversión delta, compensación automática de cambio de fase del sensor de corriente
Interfaz externa Unidad flash USB, LAN, USB (función), control externo, sincronización BNC, CAN o CAN FD
Fuentes de alimentación 100 V a 240 V CA, 10,5 V a 28 V CC
Dimensiones y peso 361 (ancho) × 176 (alto) × 135 (profundidad) mm (14,21 × 6,93 × 5,31 pulgadas), 4,6 kg (162,3 oz)
Accesorios incluidos Guía de inicio ×1, cable de alimentación ×1, cable USB ×1, conector D-sub ×1 (PW4001-02, PW4001-05), conector de fuente de alimentación de CC (PW4001-04, -05)
